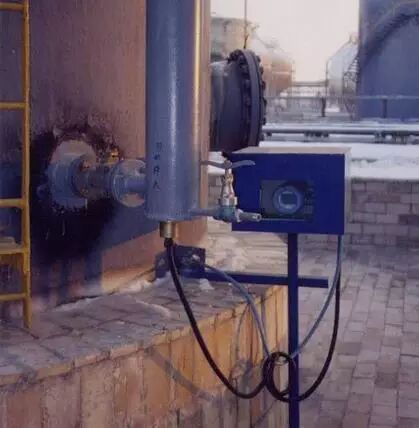

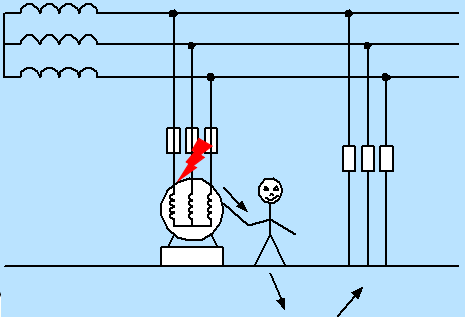

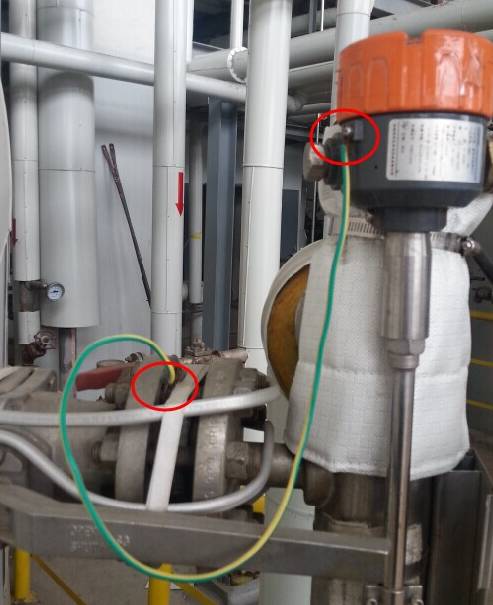

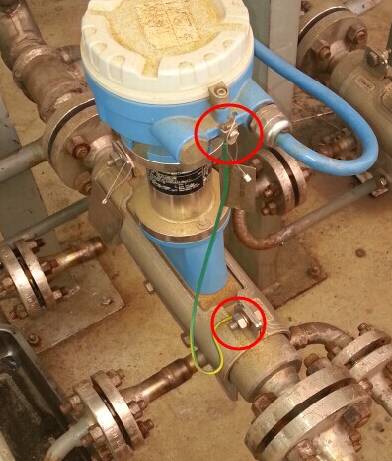

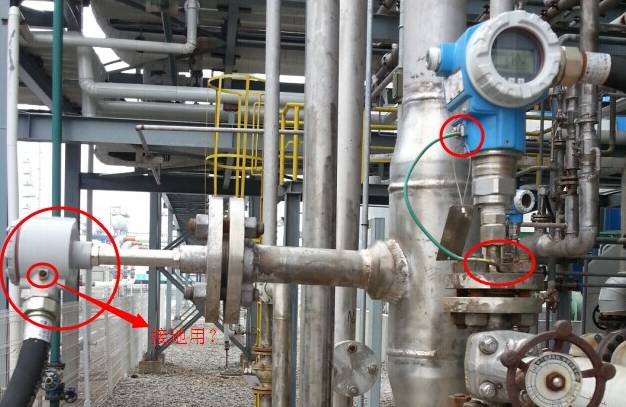

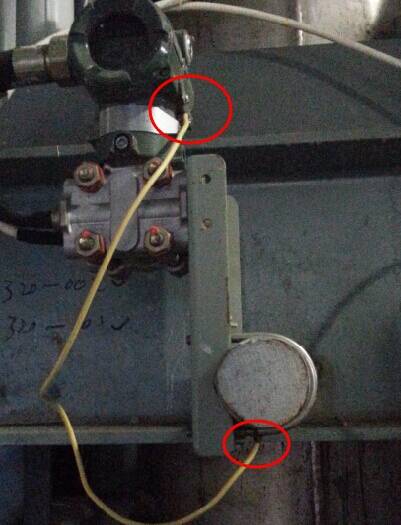

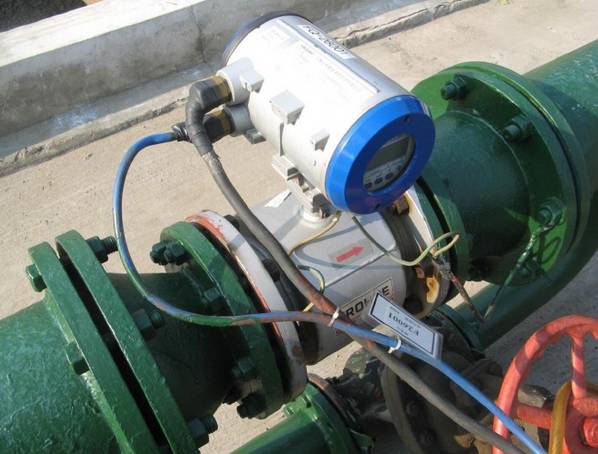

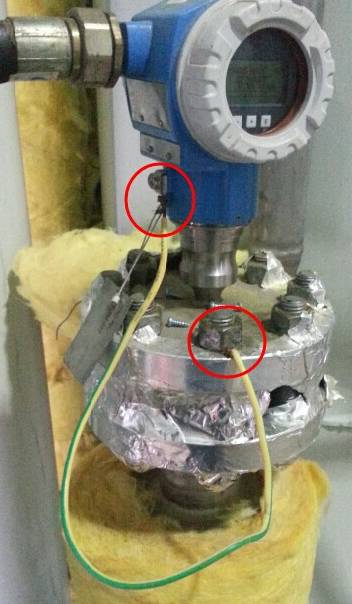

上海自動化儀表產品在各行業應用接地示例圖及接地方法發表時間：2017-10-11 10:14 化工廠儀表和控制系統的接地目的是什么？其一，是為保護人身安全和電氣設備的安全運行；其二，是為儀表信號的傳輸和抗干擾。“接地是電流返回其源的低阻抗通道”。儀器儀表安裝之后，正確的接地能讓自動化和控制系統減少不必要故障和誤差的出現。那么，現場儀表都有哪些接地呢？ 化工廠常見現場儀表接地舉例 流量計接地 變送器與熱電阻接地 變送器接地 壓力變送器接地 遠傳液位計接地 流量計接地 電磁流量計接地 儀表接地分類 儀表接地分類有保護接地、 工作接地、 本安系統接地、 防靜電接地、防雷接地。 也稱為安全接地，是為人身安全和電氣設備安全而設置的接地。各種用電儀表的金屬外殼及自控設備正常情況不帶電的金屬部分，由于非正常現象的出現（如絕緣破損等），而有可能使其帶有危險電壓，對這樣的設備，均應實施保護接地。保護接地就是給危險電壓提供一條通路，使之不經過人體。 上海自動化儀表制造分廠： 數字溫度計www.shuziwenduji.com 數顯溫度計www.shuziwenduji.com 注意事項： 1.安裝在配電屏、控制屏和配電裝置上的電氣測量儀表、繼電器和其他低壓電器等的外殼，以及當發生絕緣損壞時，在支持物上不會引起危險電壓的絕緣子金屬底座等金屬部分可不接地。 2.安裝在非防爆場合金屬表盤上的按鈕、信號燈、繼電器等小型低壓電器的金屬外殼，當與己做保護接地的金屬表盤框架電氣接觸良好時，可不單作保護接地。 3.低于36V供電的現場儀表、變送器、就地開關等，無特殊需要可不做保護接地。但有可能與高于36V電壓設備接觸的除外。 4.己做了保護接地的自控設備即可認為己作了靜電接地。在控制室內使用防靜電活動地板時，應做靜電接地。靜電接地應與保護接地合用接地系統。 屏蔽接地的作用是抑制電容性耦合干擾，降低電磁干擾。儀表系統中用以降低電磁干擾的部件如電纜的屏蔽層、排擾線、儀表上的屏蔽接地端子，均應作屏蔽接地。 屏蔽接地應滿足下列要求: ①儀表系統中用以降低電磁卡擾的部件如:電纜的屏蔽層、排擾線、儀表上的屏蔽接地端子均應作屏蔽接地。 ②室外架空敷設的不帶屏蔽層的普通多芯電纜的備用芯應接地。 ③屏蔽電纜的屏蔽層已接地，備用芯可不接地。 ④穿保護管的多芯電纜備用芯可不接地。
防雷接地連接方式：

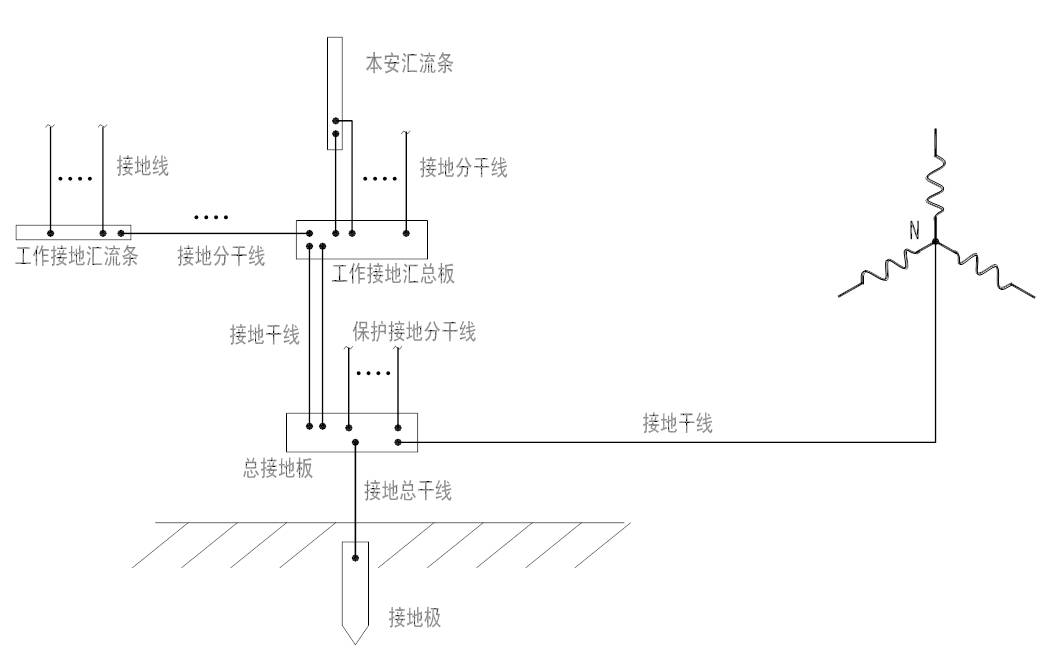

接地知識問答 保護接地匯總板和總接地板合用的接地連接示意圖 屏蔽電纜的屏蔽層都要接到單板的接口地上而不是信號地上。 這是因為信號地上有各種的噪聲，如果屏蔽層接到了信號地上，噪聲電壓會驅動共模電流沿屏蔽層向外干擾。 所以設計不好的電纜線一般都是電磁干擾的最大噪聲輸出源。 當然前提是接，地也要非常的干凈。 對于一般器件來說，就近接地是最好的。 采用了擁有完整地平面的多層板設計后，對于一般信號的接地就非常容易了。 基本原則是保證走線的連續性，減少過孔數量。 靠近地平面或者電源平面，等等。 有些單板會有對外的輸入輸出接口，比如串口連接器，網口RJ45連接器等等，如果對它們的接地設計得不好也會影響到正常工作，例如網口互連有誤碼，丟包等，并且會成為對外的電磁干擾源，把板內的噪聲向外發送。 一般來說會單獨分割出一塊獨立的接口地，與信號地的連接采用細的走線連接，可以串上0歐姆或者小阻值的電阻。 細的走線可以用來阻隔信號地上噪音過到接口地上來。同樣的，對接口地和接口電源的濾波也要認真考慮。 儀表自控防雷及接地常見問題

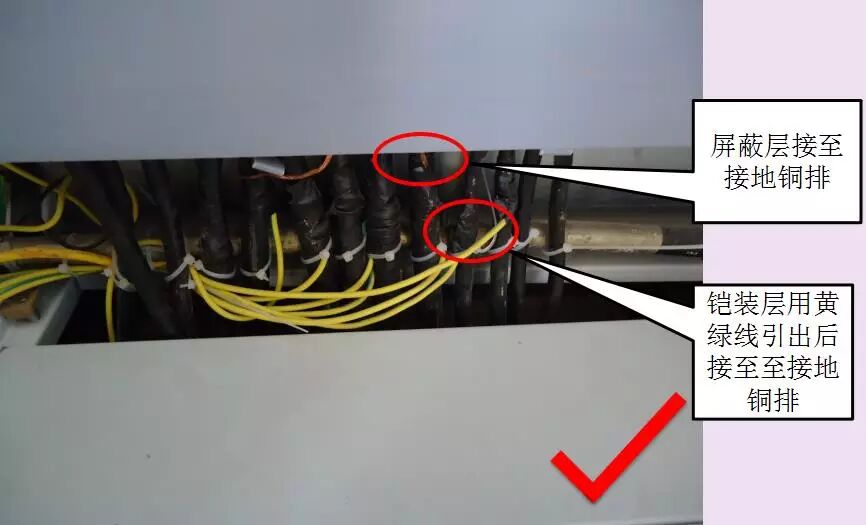

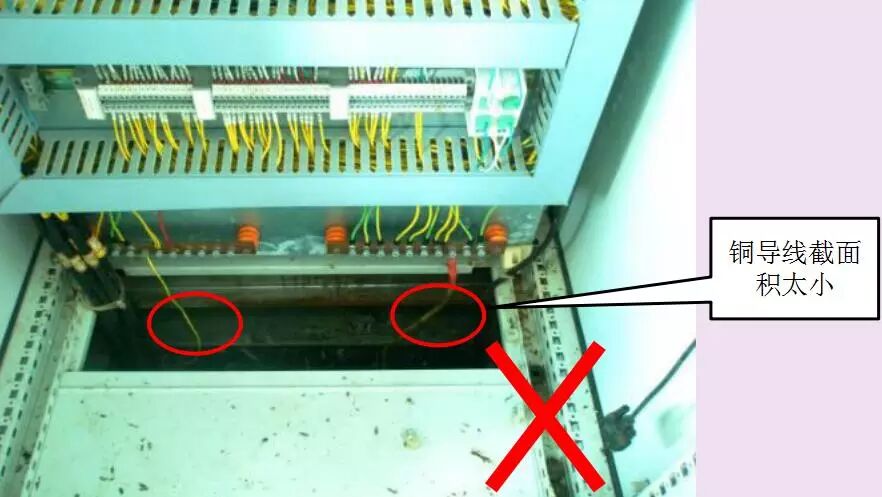

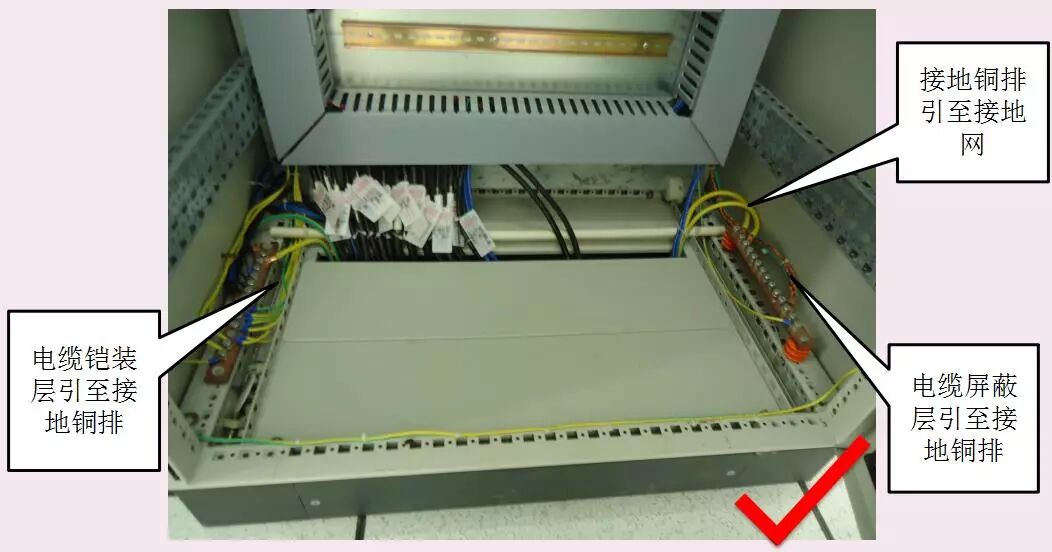

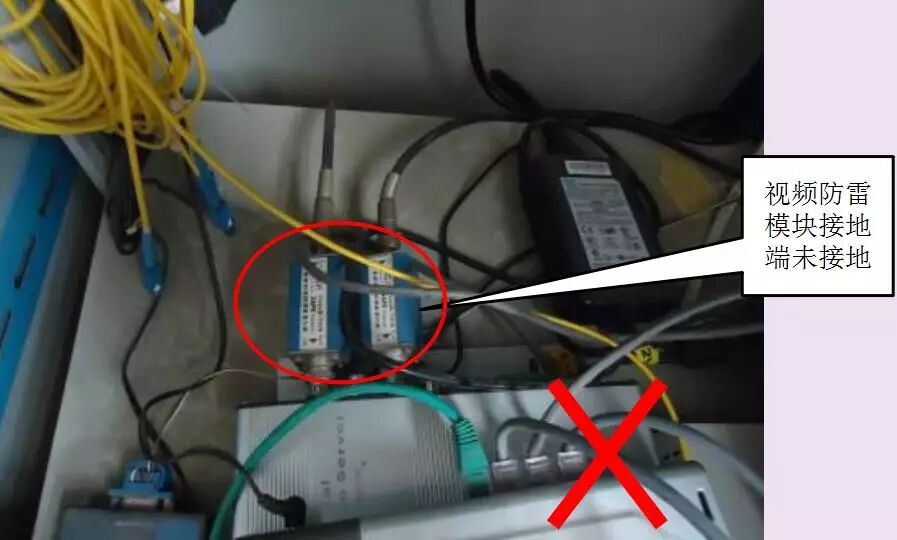

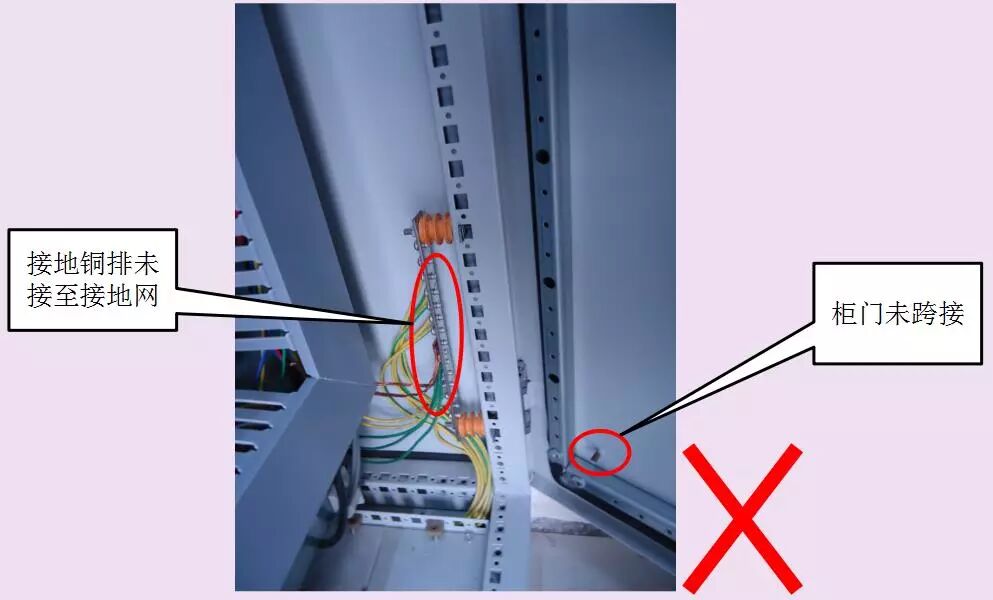

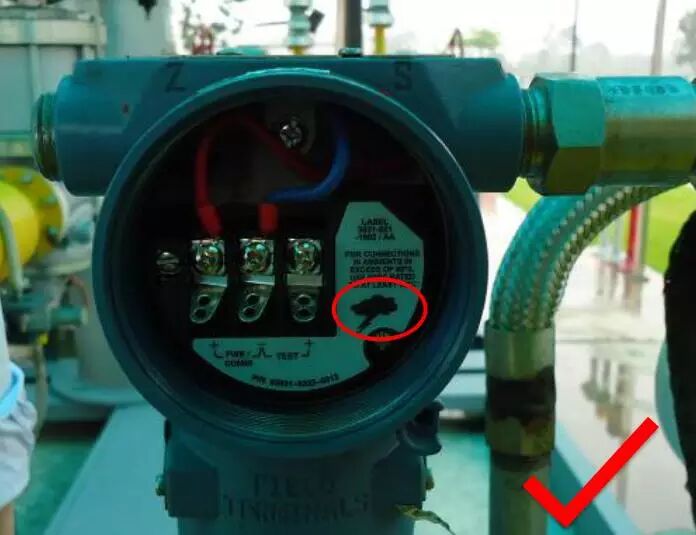

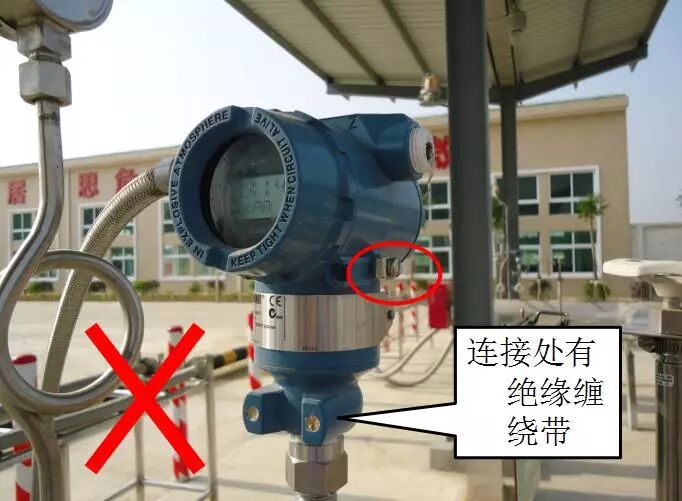

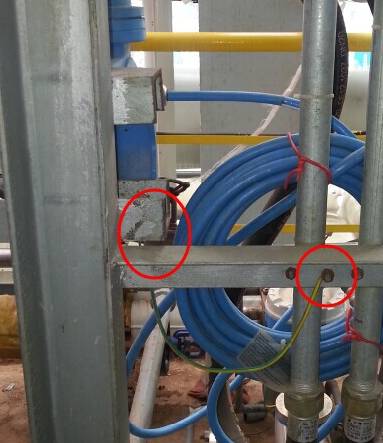

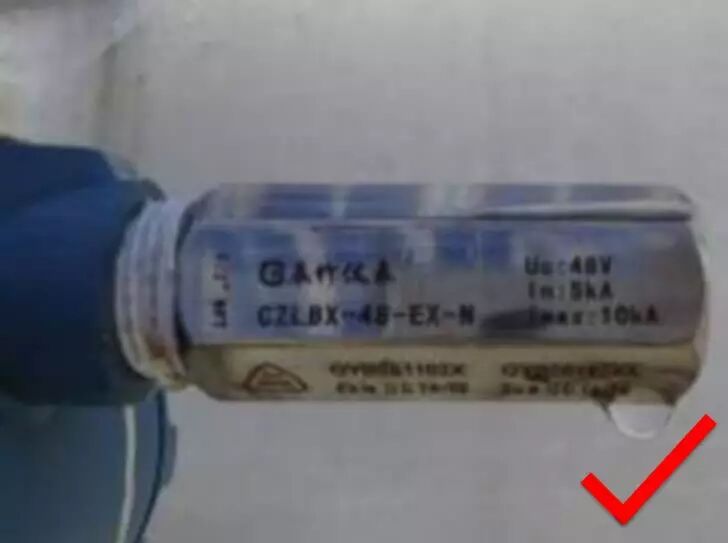

帶內置防浪涌模塊的變送器 配外置防浪涌模塊的變送器 帶浪涌模塊的變送器未有效接地 電纜鎧裝層、屏蔽層接地 上海自動化儀表制造分廠： 數字溫度計www.shuziwenduji.com 數顯溫度計www.shuziwenduji.com 電纜鎧裝層、屏蔽層接地 接地銅排、柜門接地 接地銅排接地

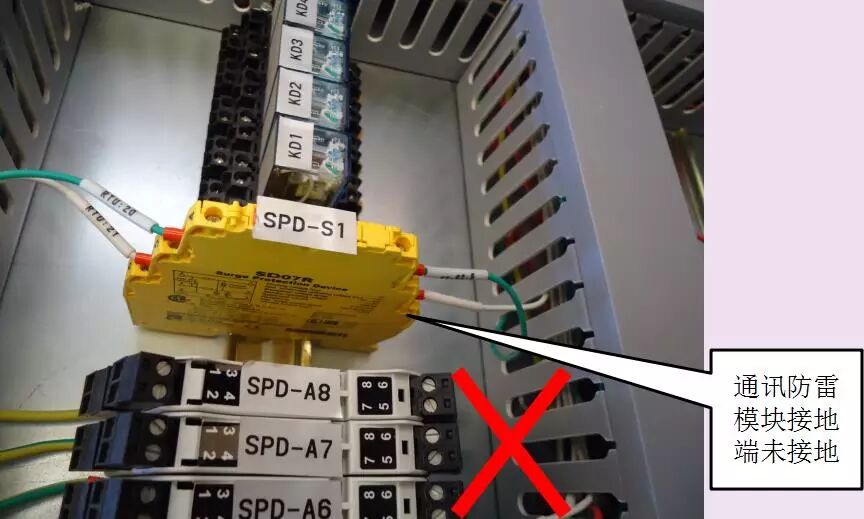

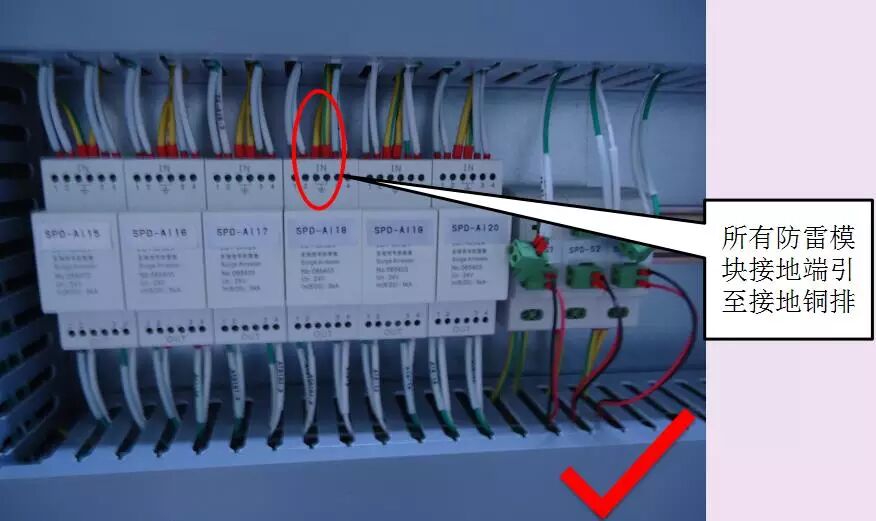

防浪涌模塊接地（一）
防浪涌模塊接地（二）

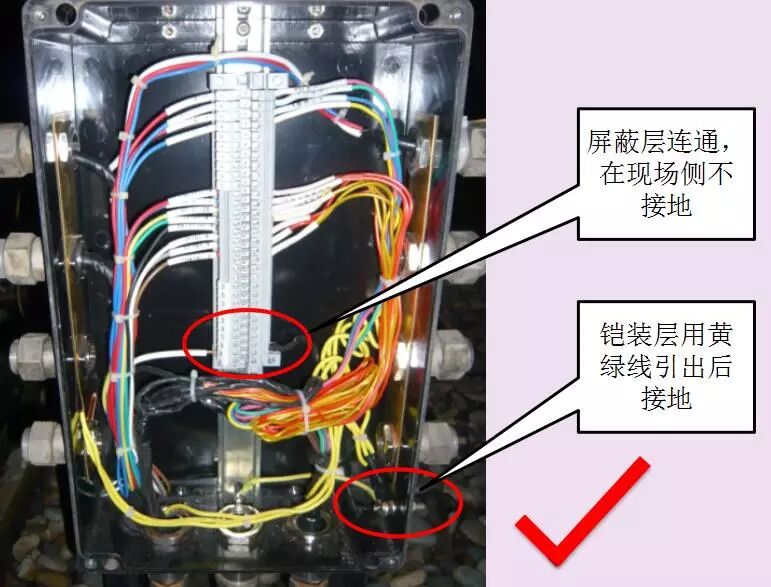

防浪涌模塊接地（三） 現場防爆箱鎧裝層接地、屏蔽層連通
